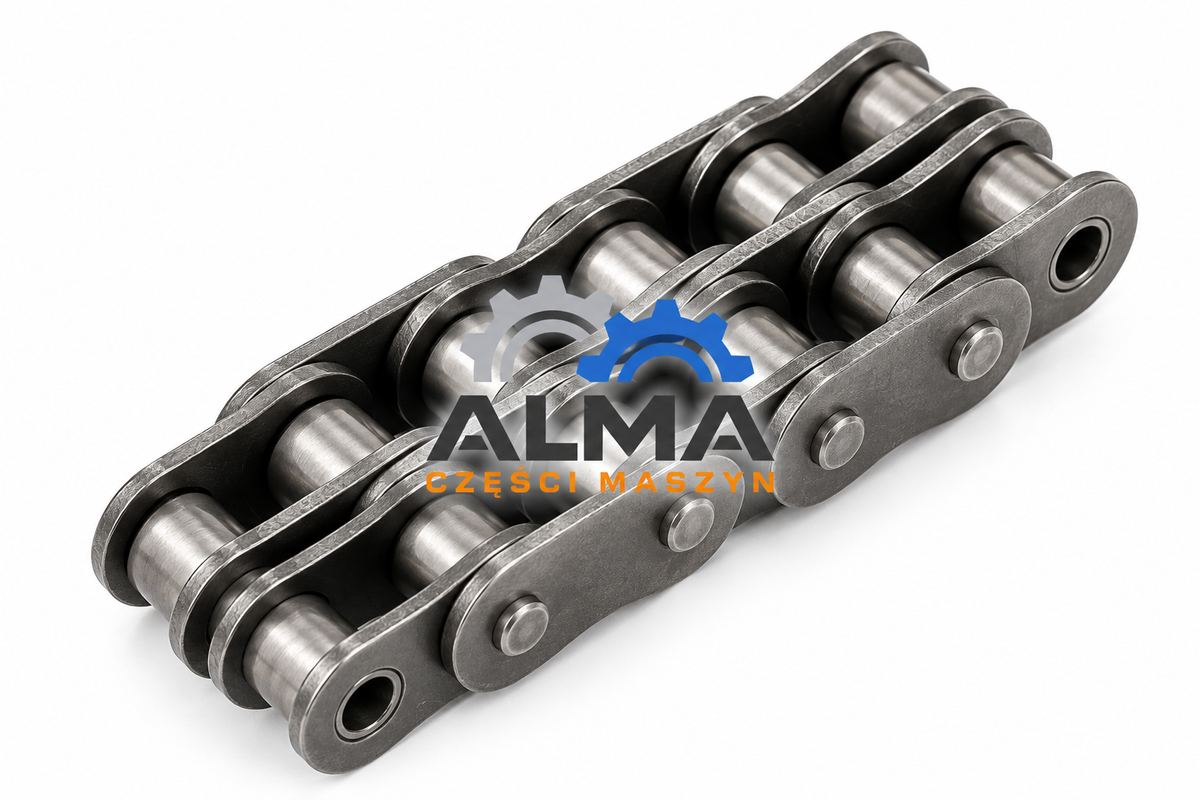

Łańcuch rolkowy z prostą płytką C10B-2 – 5 mb
ALMA

Łańcuch rolkowy z prostą płytką C10B-2 – 5 mb

Łańcuch rolkowy z prostą płytką C10B-2 to dwurzędowy łańcuch przemysłowy serii europejskiej, wykonany zgodnie z ISO/R 606 i DIN 8187. Konstrukcja z prostymi płytkami sprawdza się w napędach i układach transportowych, w których liczy się trwałe przenoszenie ruchu oraz przewidywalna geometria łańcucha. Produkt sprzedawany jest w odcinku 5 mb.

Symbol: ALMA-C10B-2-5M

229,03 złCena orientacyjna — potwierdzimy ją w ofercie.

Produkt dostępny
Skontaktuj się z naszym doradcą w sprawie potwierdzenia parametrów technicznych przed zakupem.

Skontaktuj się z doradcą →Zadzwoń: 575 936 794W wiadomości uwzględnimy nazwę produktu i wybrany wariant.

Katalog techniczny

Wymiary i dane techniczne serii

Przejdź do katalogów ↗

Łańcuch rolkowy z prostą płytką C10B-2 to dwurzędowy łańcuch przemysłowy serii europejskiej, wykonany zgodnie z ISO/R 606 i DIN 8187. Konstrukcja z prostymi płytkami sprawdza się w napędach i układach transportowych, w których liczy się trwałe przenoszenie ruchu oraz przewidywalna geometria łańcucha. Produkt sprzedawany jest w odcinku 5 mb.

Parametry techniczne

  • Oznaczenie ISO: C10B-2
  • Wykonanie: dwurzędowy, prosta płytka
  • Norma: ISO/R 606 / DIN 8187
  • Podziałka P: 15,875 mm (5/8")
  • Szerokość wewnętrzna W: 9,65 mm
  • Średnica rolki D: 10,16 mm
  • Średnica sworznia d: 5,08 mm
  • Rozstaw rzędów E: 16,59 mm
  • Wymiar C: 36,10 mm
  • Wysokość płytki H: 14,70 mm
  • Masa: 2,0 kg/m
  • Masa odcinka 5 mb: 10,0 kg
  • Minimalne obciążenie zrywające: 44.5 kN
  • Średnie obciążenie zrywające: 57.8 kN
  • Kod katalogowy: 10P2
  • Długość handlowa: 5 mb

Zastosowanie

Łańcuch C10B-2 może być stosowany w napędach maszyn przemysłowych, przenośnikach, transporterach, liniach produkcyjnych, urządzeniach pakujących oraz układach przeniesienia napędu, w których wymagana jest prosta geometria płytek łańcucha. Dobór konkretnego rozmiaru powinien uwzględniać obciążenie, prędkość pracy, warunki środowiskowe oraz geometrię kół łańcuchowych.

Jak dobrać łańcuch rolkowy z prostą płytką?

Przy doborze należy sprawdzić przede wszystkim podziałkę, liczbę rzędów, szerokość wewnętrzną, średnicę rolki i sworznia, obciążenie układu oraz stan współpracujących kół łańcuchowych. Wymiana łańcucha na nowy przy silnie zużytych kołach może skrócić jego żywotność.

Katalog i powiązana oferta

Katalog przedstawia rodzinę produktów. Porównaj dane wybranego wykonania; dostępność i zgodność konkretnej pozycji potwierdzimy w zapytaniu.

Potrzebujesz wykonania dopasowanego do maszyny? Sprawdź łańcuchy specjalne i wykonania z zabierakami lub poznaj ALMA — produkcję CNC i części maszyn.

Z tej samej kolekcji

FAQ

Co oznacza symbol C10B-2?
Oznaczenie identyfikuje rozmiar łańcucha serii europejskiej oraz liczbę rzędów. Końcówka -1 oznacza łańcuch jednorzędowy, a -2 dwurzędowy.

Czym różni się łańcuch z prostą płytką od standardowego?
W tej wersji płytki mają prostą geometrię zewnętrzną. Rozwiązanie jest stosowane w wybranych napędach i aplikacjach transportowych, gdzie taka budowa jest wymagana konstrukcyjnie.

Jaka jest długość handlowa?
Produkt jest sprzedawany jako odcinek 5 mb.

Jak dobrać koło łańcuchowe do C10B-2?
Koło należy dobrać do tej samej podziałki i geometrii łańcucha oraz odpowiedniej liczby rzędów. W razie wątpliwości prześlij oznaczenie obecnego łańcucha lub dane napędu.

Czy ALMA pomaga w doborze?
Tak. Możemy pomóc w doborze łańcucha i współpracujących kół na podstawie oznaczenia, wymiarów, zdjęć lub dokumentacji maszyny.
